产品描述
Wi-Fi6增强特性概述
•新标准，新称谓：
•协议标准IEEE802.11ax：新称谓“Wi-Fi6”
•协议标准IEEE802.11ac：新称谓“Wi-Fi5”
•Wi-Fi6VSWi-Fi5
•更高：
•信号调制水平：1024QAMVS256QAM
•带宽/数据流：1200MbpsVS867Mbps
•更快：
•采用OFDMA技术，支持一个时间片内多用户数据传输
•数据传输效率提升，实际用户体验速度更快
•更强：
•Wi-Fi6上下行都支持MU-MIMOVSWi-Fi5下行支持MU-MIMO
•多用户并发传输能力更强
Wi-Fi6 vs Wi-Fi5 一览表
|
|
Wi-Fi5 |
Wi-Fi6 |
|
协议 |
802.11ac Wave2 |
802.11ax |
|
频段 |
5GHz（2.4GHz不支持11ac） |
2.4GHz和5GHz |
|
频宽/信道 |
160MHz（最大） |
160MHz（最大） |
|
最高调制 |
256 QAM |
1024 QAM |
|
单流带宽 |
867Mbps |
1200Mbps |
|
最大空间流 |
8*8 |
8*8 |
|
最大带宽 |
6933Mbps |
9600Mbps |
|
MU-MIMO |
下行 |
上行/下行 |
|
OFDMA |
不支持 |
支持 |
AP的最大吞吐能力
•几个因素：
•协议标准：决定单空间数据流的带宽
•11ac：867Mbps（160M频宽），433Mbps（80M频宽）
•11ax：1200Mbps（160M频宽）
•AP支持的空间数据流数量（SS）
•2SS，4SS，8SS等
•最大吞吐：
•单流带宽*空间数据流数量
•ArubaAP550（支持2个5G，1个2.4G）：总带宽8.35Gbps
•Radio15Ghz：4SS（160M频宽）：1200M*4=4.8Gbps
•Radio25GHz：2SS（160M频宽）：1200M*2=2.4Gbps
•Radio32.4GHz：4SS（40M频宽）：287.5M*4=1.15Gbps
•无线终端吞吐：
•无线终端一般空间数据流为1SS或2SS，频宽为40M或80M
•最大（5GHz频段）：600M*2SS=1200Mbps
MU-MIMO
•定义：
•多用户的多输入、多输出支持
•MIMO的数量不会多于空间数据流数量
•参数解读：4*4MU-MIMO：4SS
•可以同时接入4个1SS的无线终端，或者2SS的无线终端
•释义：
•Wi-Fi6支持上、下行MU-MIMO：在上、下行两个方向支持多无线终端并发传输
•Wi-Fi5仅支持下行MU-MIMO：在下行方向支持多无线终端并发传输
OFDMA：“正交频分多址”技术
OFDM：Wi-Fi5
•用户是通过不同时间片区分出来的。每一个时间片段，一个用户完整占据全部的子载波，并且发送一个完整的数据包（如图中红色部分标出的WLAN Packet）
OFDMA：Wi-Fi6
•用户是根据时频资源块RU区分出来的。
•将整个信道的资源分成多个小的固定大小的时频资源块RU（Resource unit）。
•在该模式下，每个用户的数据是承载在每一个RU上的，故从总的时频资源上来看，每一个时间片上，有可能有多个用户同时发送。

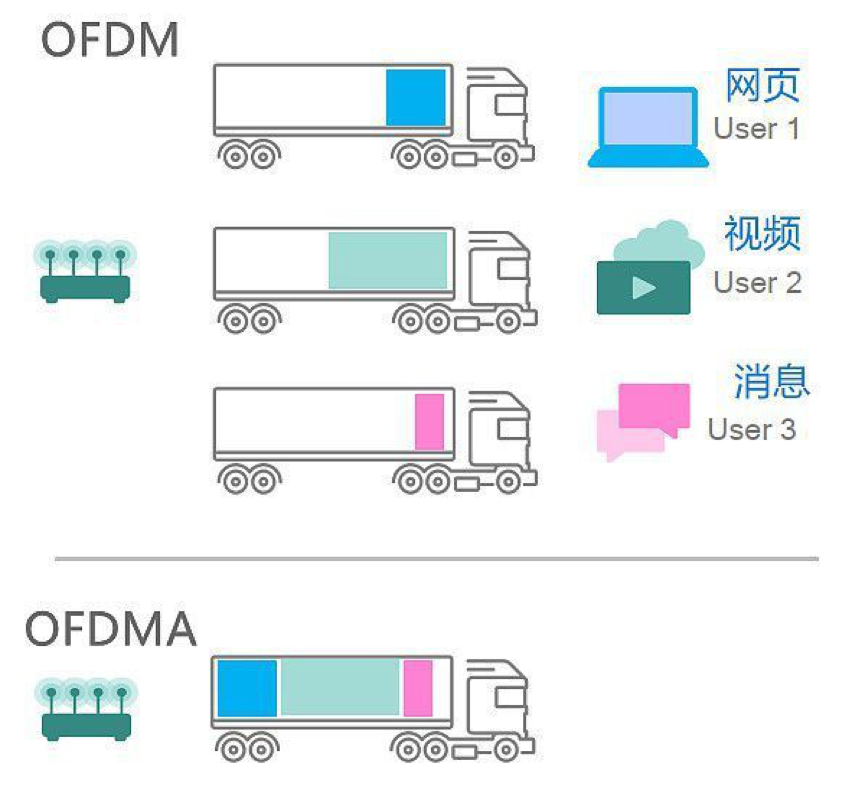

OFDMA的优势：
优势：
•信道资源利用率高，特别是在Wi-Fi6吞吐大幅提高的情况下，优化了资源分配
•如图所示：原来需要3个时间片（OFDM模式）才能传输完的数据，现在用一个时间片（OFDMA模式）就能传输完成
•用户体验结果就是传输速度快
Wi-Fi6的价值和意义:
价值：
•带宽提升，设备的网络吞吐量更高
•不是单纯的提高带宽和设备吞吐，同时提高资源利用效率，用户体验更快
•对多用户（无线终端）并发传输的能力更强
意义：
•在高密度无线终端接入的情景下具备实际更好的效果
•对于多种类型数据流，特别是多媒体数据传输效果更好
Aruba AP 产品家族
控制器产品系列
